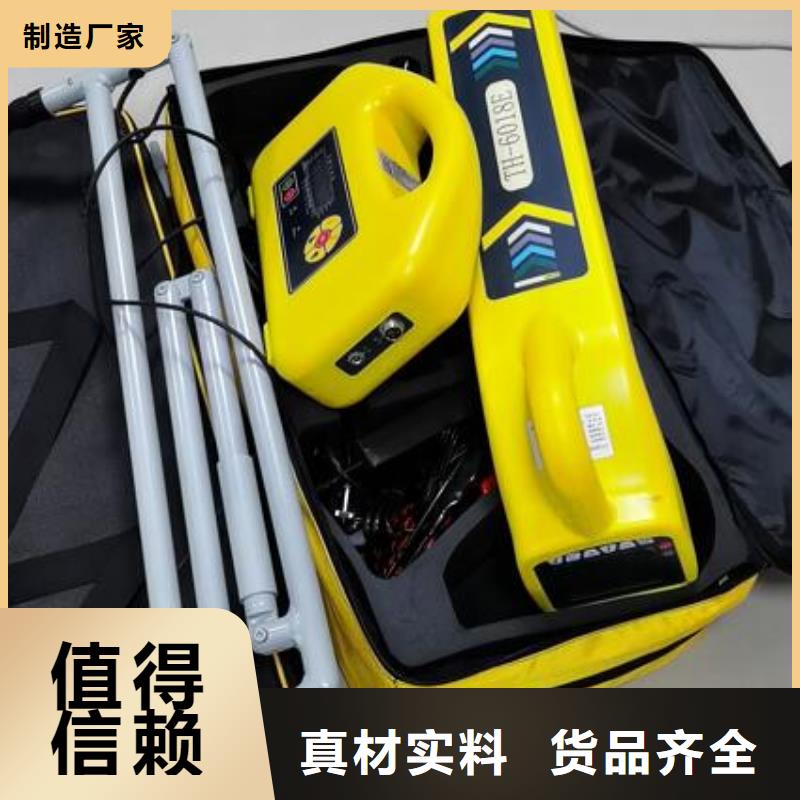

张掖地埋电缆管线探测仪二、可选扩展功能模块1.内置L1/L5高精度GNSS定位模块：定位和距离测量。2.机内存储和蓝牙通讯模块：可存储256条测试数据，蓝牙对外传输。三、可选附件1.测深辅助传感器：用于测深时的干扰提醒。2.发射卡钳：用于向运行电缆耦合信号。3.柔性卡钳：用于电缆的性识别。4.听诊器：用于狭小场合的电缆识别。5.查障升压器和A字架：用于定位部分电缆故障和管线绝缘破损点。6.外置RTK GNSS定位手持机（精度厘米级）。四、技术指标A.发射机1.输出方式：直连、卡钳、辐射、查障升压器2.输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz3.输出功率：15W max，10档可调4.阻抗匹配：全自动5.过压过流保护：全自动6.人机界面：320×240点阵黑白LCD7.电源：内置锂离子电池组，标称7.4V，＞6Ah8.充电器输入：AC100-240V，50/60Hz9.充电器输出：DC8.4V，2A10.体积：280×220×90mm11.质量：2.3kg12.防护：IP6513.使用条件：-25℃－60℃，3Ah7.充电器输入：AC100-240V，50/60Hz8.充电器输出：DC8.4V，2A9.体积：680×120×277mm10.质量：2.0kg11.防护：IP6512.使用条件：-25℃－60℃，＜90％RH，＜4500m
张掖地埋电缆管线探测仪感谢您购买了本公司的智能电缆综合探测仪，为了更好地使用本产品，请一定：——详细阅读本用户手册，操作者必须完全理解手册说明并能熟练操作本仪表后才能进行实际测试。——严格遵守本手册所列出的规则及注意事项。?本仪表根据IEC61010规格进行设计、生产、检验。?任何情况下，使用本仪表应特别注意。?注意本仪表机身的标贴文字及符号。?仪表设计了过压保护，但应避免直接接触或直接连接带电导体。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。机壳或测试线发生断裂而造成金属外露时，请停止使用。?耦合钳在发射信号时，产生啸叫声属于正常现象。?耦合钳在发射信号时，会产生较大的磁吸力，此时禁止打开钳口，必须关闭发射机电源后才可以打开钳口。?使用直连输出模式时，严禁将红黑测试线接入正在运行的电力电缆。?为确保人身，对已确定的电缆，在维修开锯前，一定要扎钉试验。?测量过程中，严禁接触裸露导体及正在测量的回路。?确认导线的连接插头已紧密地插入仪表接口内。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输出插孔，以免触电。?请勿在易燃性场所测量，火花可能引起爆炸。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?若仪器潮湿，请干燥后再保管。?电池电压低符号显示，请及时充电。?测试仪长时间放置不使用，请每3个月给电池充电一次。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?发射机输出电压150Vpp，切勿工作时直接触碰输出夹和目标管线！?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?仪表及手册中的“ ”符号为警告标志，使用者必须严格依照本手册内容进行操作。
<张掖>天正华意电气设备有限公司
张掖架空线路故障测试仪找天正华意电气设备有限公司
张掖地埋电缆管线探测仪低压脉冲法测试电缆长度（全长） 1）接线：先将双夹测试线接至（预定位仪后侧板）采样端口，再将测试线的红夹子夹在电缆的一个好相，黑夹子夹在电缆的另一个好相。2）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。3、波速测量仪器直接给出了4种常用电缆的平均波速，有时也会碰到需要测试未知波速的电缆，此时就要用到波速测量功能。波速的测试方法如下：1）选一条已知长度的电缆，是100米以上，越长测量结果越准确。2）接线：与“低压脉冲法测试电缆长度”中的1）相同。3）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式调整为“速度测量”；按“全长”键将电缆类型显示区调整为已知电缆的长度。4）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。距离显示区显示的就是该电缆的波速。4、冲击闪络法测试电缆的高阻故障距离1）接线： 首先，按要求完成高压闪络的接线；然后，用双夹测试线将采样盒与测距主机相连接，再把采样盒放置于高压电容器的接地线旁边。
<张掖>天正华意电气设备有限公司 张掖架空线路故障测试仪找天正华意电气设备有限公司张掖地埋电缆管线探测仪二、可选扩展功能模块1.内置L1/L5高精度GNSS定位模块：定位和距离测量。2.机内存储和蓝牙通讯模块：可存储256条测试数据，蓝牙对外传输。三、可选附件1.测深辅助传感器：用于测深时的干扰提醒。2.发射卡钳：用于向运行电缆耦合信号。3.柔性卡钳：用于电缆的性识别。4.听诊器：用于狭小场合的电缆识别。5.查障升压器和A字架：用于定位部分电缆故障和管线绝缘破损点。6.外置RTK GNSS定位手持机（精度厘米级）。四、技术指标A.发射机1.输出方式：直连、卡钳、辐射、查障升压器2.输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz3.输出功率：15W max，10档可调4.阻抗匹配：全自动5.过压过流保护：全自动6.人机界面：320×240点阵黑白LCD7.电源：内置锂离子电池组，标称7.4V，＞6Ah8.充电器输入：AC100-240V，50/60Hz9.充电器输出：DC8.4V，2A10.体积：280×220×90mm11.质量：2.3kg12.防护：IP6513.使用条件：-25℃－60℃，3Ah7.充电器输入：AC100-240V，50/60Hz8.充电器输出：DC8.4V，2A9.体积：680×120×277mm10.质量：2.0kg11.防护：IP6512.使用条件：-25℃－60℃，＜90％RH，＜4500m
张掖地埋电缆管线探测仪本设备适用于不同的和地区，为适应不同的电网工频频率和深度单位，需要在开始使用之前对接收机进行必要的用户设置。1、若非订货时指定，出厂默认工频为50Hz，深度单位为m（米）。若需更改，则如左下图所示，在接收机状态下，同时按住标定键 和测量键 不要松开，再按住开关/静音键 不要松开，可以看到接收机开机并显示欢迎界面，三个按键仍然不要松开，直至约2秒后显示用户设置界面，此时可以松开按键。输出功率调节按输出功率减小键 或输出功率增大键 调节输出水平（信号大小），共分10档，屏幕右下角显示输出电压和电流。应根据需要调节输出水平：?较大的电流有助于稳定探测及准确测深。?在较高频率（8kHz及以上）以及很浅的深度（1m之内），较高输出电流可能会造成接收饱和失真，造成接收机响应非线性及测深误差增大，此时应适当降低输出水平。?降低输出功率有助于延长电池供电时间，但不应过多考虑。
<张掖>天正华意电气设备有限公司 张掖架空线路故障测试仪找天正华意电气设备有限公司
张掖地埋电缆管线探测仪将电缆金属护层两端的接地线均解开，低压电缆的零线和地线的接地端也应解开，将发射机的红色接线夹夹一条完好芯线，黑色接线夹夹在打入地下的接地针上。在电缆的对端，将对应芯线接打入地下的接地针接地。注意：尽量使用接地针，而不要直接用接地网！至少在电缆的对端必须用接地针，接地针还需要离开接地网一段距离，否则会在其他电缆上造成地线回流，影响探测效果。电流会从发射机流经芯线，在电缆对端流入大地，流回近端后返回发射机。这种接法在地面探测时接收机可以感应到很强的信号，信号特性比较明确，可以充分利用仪器的电流方向判定功能；信号在绝缘良好的芯线上流过，不会流到邻近管线上，尤其不会流到交叉的金属管道上，适于在复杂环境下进行路径查找。另外电缆接地，流经电缆的信号电压很低，难以对邻线产生电容耦合，从而减少干扰。由于芯线和大地之间存在电阻和分布电容，随距离的增加，电流会逐渐减小。但若接地良好，可以不予考虑。芯线和大地相接的方法使用较繁琐，但目标电缆上的有效电流，且不易受邻近电缆干扰，若电缆绝缘好，发射电流就更不会流到交叉的其他金属管线上，所以在特别复杂的环境应优先采用本方法。
<张掖>天正华意电气设备有限公司 张掖架空线路故障测试仪找天正华意电气设备有限公司
<张掖>天正华意电气设备有限公司
张掖架空线路故障测试仪找天正华意电气设备有限公司
张掖地埋电缆管线探测仪电缆路径查找信号发射器一、简介电缆故障测试仪主机具有测距功能，也具有电缆路径发射器功能，电缆路径信号发射器配合声磁数显同步定点仪，能准确的探测各类地埋电力线缆、金属管道的埋设路径及埋设深度。二、功能特点采用多频率正弦信号，在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰、同频干扰，提高了现场探测效率。该设备信号输出功率大，可以使所探测的路径距离达10km以上，完全满足国内大多数企业的各类超长度敷设电缆的埋设路径查找工作。三、技术指标1、输出功率：在负载电阻为10Ω时，输出功率大于30W，并且连续可调。2、工作频率：18kHz、33kHz、65kHz、83kHz3、具有自动过热、过载保护功能，可连续工作8小时以上。4、工作电源：12V 5、环境条件：温度-20～50℃，湿度小于95％
张掖地埋电缆管线探测仪说明：1.长按标定键 进入或退出信息/菜单界面。2.上下左右键选择菜单项，OK键确认执行，ESC键返回上级菜单。3.设备识别码UID（短码和长码，括号内为长码），不能修改。4.工频频率、深度单位、主动探测频率对应菜单设置值。5.若不选配蓝牙和GNSS定位功能，则蓝牙和GNSS信息不显示。菜单项：1、系统功能：?保存设置?退出菜单界面?中英文切换复位关机2、存储功能：?通过蓝牙发送全部存储数据3、工频频率选择：选择50或60Hz 4、深度单位选择：?选择米（m）或英尺（ft）、有源探测频率使能：可选的有源频率列表?恢复出厂默认频率?使能所有频率 说明：1.工频频率、深度单位、有源探测频率的选择：菜单项前面带＊号的为使能的项目，不带＊号的为禁止的项目。上下键选择菜单项，OK键切换使能/禁止。2.频率过多会造成操作繁琐，建议只使能常用的频率，需要时再使能其他频率。50（或60Hz）用于探测电力电缆，100Hz（或120Hz）用于外加电流阴极保护（CPS）管道的探测。3.若未选配蓝牙及存储功能，则存储功能主菜单下没有子项内容显示。4.设置完成后，须进入系统主菜单，选择保存，短按OK键 保存设置内容。第二章 发射信号的一般方法发射机对管线施加信号的方法有三种：直连、卡钳耦合和辐射感应，本章作为这些方法的一般介绍，对于电缆探测来说有其特殊性，在第三章中专门介绍。一、直连法直连法是将发射机的输出线直接接到金属管线上，并将信号直接注入。直连法适用于：电力电缆、通信电缆、金属自来水管道、金属燃气管道，阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属物体等。发射机发出的电流经过管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，返回发射机。管线上的电流会产生电磁场辐射，接收机通过接收磁场进行管线探测。相比于其他方法，直连法能够得到的发射电流，所以在条件允许的情况下，应尽量采用直连法。1、直连输出线缆连接将发射机直连输出线缆一端的5芯红色插头插入发射机的输出插座。
<张掖>天正华意电气设备有限公司 张掖架空线路故障测试仪找天正华意电气设备有限公司
张掖架空线路故障测试仪找天正华意电气设备有限公司
<张掖>天正华意电气设备有限公司
张掖地埋电缆管线探测仪智能型电缆故障测试仪一、简介TH-2003智能型电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。TH-2003智能型电缆故障测试仪主机集测距、路径一体，整机采用PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，、准确的完成电缆故障测试工作。该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的测试。敬 告：本套设备测试电缆高阻故障时，采用冲击闪络法，故障点须放电且有明火现象。请注意严禁在高瓦斯、高浓度易燃气体环境中测试!如遇此状况，请与厂家联系，采取其它测试方式。由此发生的事故与设备生产商无关!
张掖地埋电缆管线探测仪用来测量被测量管线的埋土深度，测量深度的同时在显示器中显示目标管线中的电流值。在电流测量的过程中，无论原来采用哪种定位模式，系统均自动切换到峰值模式。深度测量单位可通过菜单选择公制或英制。公制单位：当管线埋土深度小于1米时，为cm。当管线埋土深度大于1米时，深度显示单位为m。英制单位：英尺。电流单位：当电流大于1A时，显示电流的单位为A，当电流小于1A时，显示电流的单位为mA。注意：1、为了测得的埋深值，接收机必须保持在垂直于管道的位置工作。2、为了提高深度测量的精度，在测深时不要在谷值模式下进行，建议切换到宽峰模式下进行管线埋深测量。背光键（6）按下背光键，显示窗口背光点亮，背光保持预先设置好的背光时长，再按下背光键，背光关闭。背光时间可通过背光菜单进行设置。数据存储：测量的电流和深度数据存储方法：测量电流值后，在显示窗口的中间显示管线埋土深度和电流值。如果需要存储数据，按下键，检测数值被存储到仪器的存贮器中，显示器右下角表示所存数据多少的序号（12）自动加1。如果不需要存储，再按一下键，恢复管线定位状态。
<张掖>天正华意电气设备有限公司 张掖架空线路故障测试仪找天正华意电气设备有限公司
张掖地埋电缆管线探测仪智能型电缆故障测试仪一、简介TH-2003智能型电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。TH-2003智能型电缆故障测试仪主机集测距、路径一体，整机采用PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，、准确的完成电缆故障测试工作。该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的测试。敬 告：本套设备测试电缆高阻故障时，采用冲击闪络法，故障点须放电且有明火现象。请注意严禁在高瓦斯、高浓度易燃气体环境中测试!如遇此状况，请与厂家联系，采取其它测试方式。由此发生的事故与设备生产商无关!
<张掖>天正华意电气设备有限公司
张掖架空线路故障测试仪找天正华意电气设备有限公司
<张掖>天正华意电气设备有限公司
张掖地埋电缆管线探测仪智能型电缆故障测试仪一、简介TH-2003智能型电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。TH-2003智能型电缆故障测试仪主机集测距、路径一体，整机采用PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，、准确的完成电缆故障测试工作。该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的测试。敬 告：本套设备测试电缆高阻故障时，采用冲击闪络法，故障点须放电且有明火现象。请注意严禁在高瓦斯、高浓度易燃气体环境中测试!如遇此状况，请与厂家联系，采取其它测试方式。由此发生的事故与设备生产商无关!
张掖地埋电缆管线探测仪路径信号发射器面板示意图1.操作面板介绍① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。3.路径信号界面：开机后，点击“路径信号”，进入路径信号界面，如下图：五、使用方法步骤仪器连线如图所示：说明：接线时，必须将被测电缆始端头的接地线与系统地断开；信号发射器的输出电缆中的红夹子接在被测电缆的始端头铠装上或接在被测电缆的芯线上；输出电缆的黑夹子接在系统地上或接在接地电阻良好的地桩上，以保证被测电缆有较强的信号电磁场辐射。1、将被测电缆始端头的接地线（铠装）与系统地断开。将信号发射器的输出电缆中的红夹子夹住被测电缆的始端头地线或任一芯线，黑夹子夹在系统地上（或夹在打入土地的地桩上）。2、选择频率，点击启动。3、接收机置“路径”档。接通电源后，调节“音量”电位器。当接收机靠近输出电缆的红夹子时，耳机中应听到“嘟、嘟”的断续音频振荡声，此时即可携带接收机到电缆敷设现场寻测电缆的埋设路径及埋设深度（详见“电缆路径探测原理及方法”）。4、路径寻测完毕，应及时关掉信号发射器及接收机电源。
