张掖直流系统绝缘校验仪，一般可分为三部分内容，即接地告警、接地选线及接地查找。接地选线通常与接地告警检测放在一起，称之为安装式接地检测设备，而用于接地查找的则为便携式接地检测设备。接地告警：是在直流系统发生接地时，及时发出告警信号，以通知运行维护人员到场处理；接地选线：发生接地告警之后，将故障定位到直流支路，可缩小故障范围；接地查找：确定具体的故障位置，以便排除接地故障。目前，国内电力系统基本只有接地告警检测功能，且几乎都是通过平衡桥回路检测，当漏电流达到整定值时，发出告警信号。检修人员只能通过拉闸、摇绝缘等办法确定接地支路和具体接地位置，这样做既不，又非常耗时、费力，遇到复杂的接地，有时没有办法处理。 近十年来，国内高等院校和科研单位，在直流系统接地检测方面进行了大量的研究与开发，生产出各类接地选线与便携式接地查找设备，现在已为电力系统广泛采用。目前，国内新投运的110KV及以上等级变电站，大都采用了巡检装置，老站也陆续增加此类设备，据估计，全国在线巡检装置有近万套，而便携式设备也有近千套。

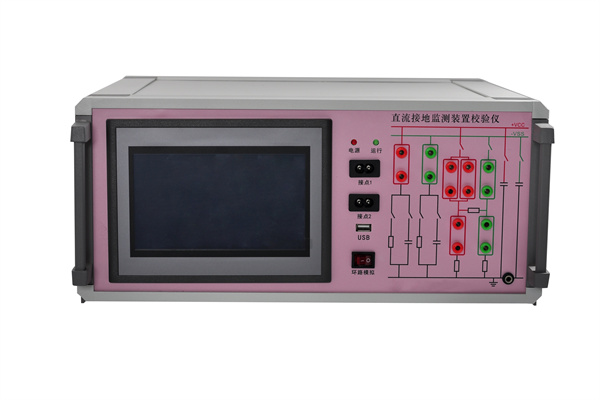

张掖直流系统绝缘校验仪误动保护测试根据《直流电源系统绝缘监测装置技术条件》行业标准DL/T 1392-2014 5.3.1要求：直流系统绝缘监测装置应具有较高的绝缘故障监测灵敏度和绝缘阻值测量精度，应能连续长期运行，必须具有防止直流系统一点接地引起保护误动的功能。本测试单元可任意模拟直流系统一点接地状况或是多点接地状况，实时监控直流系统变化，通过内部数据库分析，达到分析直流系统绝缘监测装置是否合格的目的。5．2．9 专家诊断测试根据《直流电源系统绝缘监测装置技术条件》行业标准DL/T 1392-2014 5.3.5要求：平衡桥电阻的阻值应满足下列要求：a）当系统正极对地绝缘电阻下降到预警值100k?时，系统正负极对地电压比值范围应处在区域，即负正极对地电压比值（U-/U＋)小于1.222，且系统正负极对地绝缘电阻的差值应越大越好；b）当系统负极对地绝缘电阻为产品绝缘检测范围值999k?时，系统正负极对地电压比值范围应处于区域，即负正极对地电压比值（U-/U＋)小于1.222，且系统正负极对地绝缘电阻的差值应越大越好。本测试单元内部可自动调整正负极对地电阻，通过实时监控直流系统电压变化，结合数据库分析，达到分析直流系统绝缘监测装置是否合格的目的。本单元必须用短接线短接面板上1，2位置。

<张掖>天正华意电气设备有限公司 直流接地故障查找仪了解更多

张掖直流系统绝缘校验仪不用安装，不用停电，不甩线、不解线、不用摇绝缘，快速定位接地故障；14、人性化的智能触控界面，操作简单，豪华外包装，携带方便。三、技术参数3.1分析仪工作电压：直接从母线上取电(工作电压为24V～280V)电压测量范围：0-300V电压测量精度：0.5％电桥工作方式：不平衡桥检测信号功率：＜0.2W，信号电源电流：≤800uA信号频率：≤0.5Hz系统对地电压波动：≤10％Un母线接地电阻检测范围：0-999.9kΩ电桥工作方式：不平衡桥母线接地电阻测量精度：≤5％电阻测量分辩率：0.01kΩ交流窜入电压测量范围：0-250V交流窜入电压测量精度：≤2％蓄电池接地测量误差（2V）：≤3节功耗：小于10W外型尺寸（长×宽×高）：200＊145＊46（mm）重量：1.5kg适应温度：-10℃-＋50℃3.2定位仪工作电压：3.7V（锂电池工作工作电压为3.2V～4.2V与手机类同）工作方式：触屏支路接地电阻检测范围：0-999kΩ（出厂默认设置为300kΩ）支路接地电阻测量精度：0-150KΩ(≤10％±2kΩ)150-999kΩ显示具体数值接地电阻测量分辨率：0.1KΩ漏电流检测灵敏度：≤0.1uA测量准确率：报警方式：图形、数据、接地方向语音报警：接地、互窜、测量值、故障方向等信息波形显示：标准正弦波形（与示波器类同）钳子判定：自动识别大小钳、开闭口状态连续工作时间：大于10h外型尺寸（长×宽×高）：180＊100＊40（mm）重量：1.5㎏适应温度：-10℃-＋50℃工作电源：锂电池供电（3.7V4000mAh可充电）

<张掖>天正华意电气设备有限公司 直流接地故障查找仪了解更多

张掖直流系统绝缘校验仪本功能测试时，面板上不需要连接任何线路，交流直接投到母线和地。3.由于进行交流接地测试时可能对被测设备造成严重损坏，请谨慎使用！5．3．3 平衡电桥检测在离线测试项目功能选择菜单下选择平衡电桥检测后，即进入平衡电桥检测提示界面，如下图示：平衡电桥的检测可以为运行维护人员提供系统平衡桥的准确信息，在测试过程中，确定被测设备不会向系统注入信号，进入该页面前，请提前关闭被测设备，防止误报。测试方法1. 关闭被测设备，等待界面提示；2.当界面提示“请开启待测设备…”，开启被测设备；3. 系统开始自动检测，整个测试时间大概在1分钟。测试完成之后，该检测过程将会计算出被测系统正对地阻抗，负对地阻抗以及系统平衡桥大小。检测完成之后，按返回键可以返回上一级提示界面。本测试项目要求被测设备首先投入检测桥（即不平衡桥），后投入平衡桥。5．3．4 电桥测试在离线测试项目功能选择菜单下选择电桥测试后，即进入电桥测试提示界面，如下图示：电桥测试主要是为了防止直流系统一点接地引起保护误动，根据测量的正负母线对地电压比值能够判断电桥是否。按下开始测试按键进入电桥测试界面，如下图示：在该界面下，显示正对地电压，负对地电压以及正负对地电压比值，通过正负对地电压比值是否大于1.222倍，判断其电桥是否附合要求。

<张掖>天正华意电气设备有限公司 直流接地故障查找仪了解更多

张掖直流系统绝缘校验仪 系统抗分布电容测试在在线测试项目功能选择菜单下选择系统抗分布电容测试后，即进入系统抗分布电容测试参数设置界面，如下图示：在该设置界面下，用户可对系统正极接地电阻，系统负极接地电阻，系统正对地电容，系统负对地电容进行组合设置，在选中的测试条件变绿灯做为标记，每个测试条件的电阻值或电容值可进行设定（注：当面板上正极或负极测试线短接后，若界面上选择不投入该侧接地电阻，则默认投入接地电阻为255k），测试时间可在5—999S之间进行设定。参数设置完成之后，按开始测试键进入系统抗分布电容测试界面：该界面显示出当前系统测试分布电容值与测试电阻阻值，测试时间达到设定的测试时间后，自动停止测试，测试过程中，也可按停止测试键中止当前测试，返回上一级设置菜单。5．2．6 支路抗分布电容测试支路抗分布电容测试与系统抗分布电容在参数设置与界面显示上相似，具体测试过程可以参照系统抗分布电容测试。5．2．7 信号综合测试信号综合测试主要是针对需要发信号进行接地检测的设备进行测试，在在线测试项目功能选择菜单下选择信号综合测试后，即进入信号综合测试参数设置界面，如下图示：在信号综合测试设置界面中，可以选择信号分析的条件，即正极接地或负极接地，并对接地阻值大小可设定，在设置时，正接地电阻与负接地电阻只能选择其中一项进行测试。设置完成之后，按开始测试进入信号综合测试界面：在该界面中，可显示被测设备波形曲线，信号幅值，信号功率等参数，测试过程中可按停止测试按键中止当前测试，返回上一级设置界面。
