张掖台区识别仪那么，解决这个问题，从而使之能够正确的分辨，我们惯常采用的办法就是在相邻的台区加挂我们的主机，这样因为信号的微弱区别，使之能够准确的分辨是从哪个台区发出来的信号，这种方式也是经过很多使用单位的现场试验和验证证明了的。（5）为保证操作使用过程的，除要严格按照相关的规程操作外，设备首先要先接黑线（零线）进行保护，并在工作结束后拆线时拆除零线。（6）由于载波在传输过程当中会受到各种电器运行时产生的各种各样的干扰和线路本身的阻抗等各种原因，有时可能会出现终端提示“请重试”，这表明终端已经收到了主机的信号，但无法正确完整的接受，这时可以多测试几遍，或者换一个同一条线的不同点来测试或者过一会再来测试。（7）在主机刚刚上线使用过的情况下，需要再次挂接前，为保证测试效果，建议在接线前先行将主机黑色的零线和三根相线（红、绿、黄）进行短路3-5秒，目的是释放机内的残余电压。注意：本项操作是在主机准备加电之前进行，并非在主机已经上电时的带电操作。（8）为保证，在夹上本设备的地方，一定要有专人值守或将设备锁进封闭设备间内，如果露天摆放，至少要有相应醒目的提示警示标志。完成工作后，立即撤除！（9）设备在夹上去的时候，有时可能会在接触的一瞬间出现微弱火花，对使用和不构成任何影响。（10）为避免导致仪器的损害或其他的后果，请务必按对应相序接线，特别注意主机上的黑线必须接零线或地线。（11）操作人员务必持证上岗，并佩带帽、绝缘手套、穿绝缘胶鞋，现场进行警示和隔离，同时严格遵守各项操作规程。（12）使用人员应严格遵守电工带电检测的有关条例和规定。（13）本仪器内有高压和大电容，非本公司以外的任何人、机构对仪器拆动和维修都是危险的。（14）本公司声明：对违反以上条款的行为不承担任何相关责任。

张掖台区识别仪电能质量监测功能介绍?基本参数测量三相电压有效值、三相电流有效值、有功功率、无功功率、功率因数、相移功率因数、电网频率。?电能质量参数测量三相基波电压、三相基波电流、三相基波有功无功功率、正序负序零序电压、正序负序零序电流、三相电压不平衡度、三相电压波动、短时闪变（Ps t）、长时闪变（Plt）、ΔS波动负荷视在功率变化。?谐波测量（63次）三相各次谐波电压含有率、三相各次谐波电流有效值、三相各次谐波有功无功功率、三相电压谐波总畸变率、三相电流谐波畸变率。2.2、事件功能根据默认设置或用户设置电压暂态的触发限值，记录实际电压运行时的骤升、骤降及短时中断事件。2.3、存储功能?保存电能质量分析数据，保存间隔可以设定，间隔时间单位为分钟。可以保存3~6个月的电能质量历史数据，之后按“先进先出”原则更新。保存时间不小于10年。2.4、通讯功能?支持网络接口?根据用户要求上传实时电能质量分析数据，指定时间段内的电能质量分析数据?设置终端电能质量分析数据的保存时间间隔2.5、显示功能具有液晶显示功能，采用320×240的3.8寸液晶显示屏，显示15行每行20个汉字。显示三相电压电流有效值、各次谐波、功率等电能质量分析的数据；具有显示电压电流波形图、矢量图、频谱图等；还能显示相关参数信息。

张掖台区识别仪台变互测初始屏（分机）图十二中可见：主机显示出所测量各台变A、B、C各相的电压值。当分机按下F1键时，开始发起测试，测试完毕后，有关联的台变的所加设备会有结果显示，主机和分机测试结果变换为图十五和图十六所示。图十五、台变互测结果屏（主机）图十六、台变互测结果屏（分机）主机显示的测试结果为：分机编号和与本主机A相所对应的分机相别。分机显示屏的右侧显示出测试的结果，包括：有关联的主机编号、所在相别，同时给出与其联结的对应关系。（6）电测矢量测试界面图十七、矢量电参屏此界面用来对低压线路或用户的电参量进行测量并显示出矢量图。如图十七所示，在屏幕的上部分显示出实测矢量六角图以及各个参量实际值；屏幕的下半部分是电参量部分的数据，包括三相电压、三相电流、三相有功功率、三相的电压与对应相电流之间的夹角、总有功和频率。（7）波形显示界面图十八、波形显示屏在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的反映出被测信号的失真情况（是否畸变、是否截顶），本屏中显示当前显示为Ua、Ia的波形 用【上下】键来切换不同的显示通道；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压的波形，A、B、C三相所有的电流的波形，A、B、C三相所有的电压和电流的波形；可以做为简单的示波器使用。屏幕下方显示出各相电压的有效值、峰值、小峰值、各相电流的有效值、峰值、小峰值。通过此屏可以直观的看出台区测量时所施加信号的强弱程度。

张掖台区识别仪 仪器特点和改进1、使用简单，测试结果一目了然，携带方便，便于现场工作 电力台区查询仪采用FSK电力载波通信的方式，针对国内电力线路干扰特别严重的具体情况，采用独特技术方法，使每相的数据仅能在该相内进行传输，从而保证可靠的相序识别。抑制能力可达80db。具有极强的抗干扰性。因此，在实际使用中，既可以用于被测用户所属台区的查询，也可非常可靠的用于新装线路和旧线路改造时的相序识别，替代相序查询仪的使用。3、本仪器经过大量的现场测试，能可靠地在架空线和地下电缆线路上进行数据传输。通过安装多台本仪器的主机的办法来快速方便地解决不同规格、不同型号的变压器交叉时，用户所属台区不易分辨的问题，从而保证检测结果的可靠性。4、经实际检测，即使是在复杂的地下电力电缆条件下，绝大部分情况下无须中继，仍能可靠的检测。5、在电路的重要部分，均采用环氧浇灌密封工艺，使仪器能抗高温、耐低温、防震动、防爆、防潮。6、在人性化方面，采用加大屏幕、增加汉字显示、增加背光等方法来方便操作人员使用，特别是方便在楼梯间等光线暗淡的场合使用。7、机身采用高强度ABS材料，抗震、防摔性能大大提高。8、接线电缆采用特殊材料制成的高性能专用电缆及夹具，具有柔软、操作方便、接触电阻小、高绝缘、高性的特点。9、本仪器无须任何附加电源，操作简单方便。10、电力台区查询仪采用高性能和可靠性的型MCU重新设计的代码，使运行速度更快。软、硬件WATCHDOG的设计，使得仪器的可靠性更高。八、技术性能指标（1）数据传输方式：交流过零点ＦＳＫ调制，一对一的接收发送半双工通信方式（2）载波中心频率: 127KHz（3）传输速率：100BPS（4）接收灵敏度：≤1mv（5）带宽：8.77KHz（6）载波功率：≤2w（7）主机功耗：≤15w（8）终端功耗：≤2w（9）电源交流：220V±15％（10）环境温度：-30℃～70℃（11）相对湿度：≤90％RH本仪器通过电力工业电力设备及仪表质量检测中心检测，检测号为：2007015和2007016。仪器符合以下标准：

张掖台区识别仪 低压计量，涉及到每一户基本居民用户的用电结算收费问题。然而在居民配网用电的100米上，仍然存在一定数量的错乱情况。由于分段属权管理，导致可能存在电能表与用电业主不对应的尴尬情况发生。无形中增加电网客服的投诉情况。我公司根据多年的现场工作经验，结合自身技术水平，研发了本款用户表计接线检测仪。专项用于解决此类问题。仪器由主机、从机组成。主机负责发送电力载波信息、检测电流脉冲信号，根据主机接入的电参信号以及检测到的电流脉冲信号来判定分机所处的位置情况。分机负责接收主机发送来的电力载波信号，根据需要发送脉冲电流，并接收主机的应答信息，对主机返回的信息进行显示。仪注意事项1、由于仪器的测量是在被测试品带电的情况下进行的，因此，要格外注意操作的。接线时操作人员应带绝缘手套。2、要远离被试品的高压侧，保持足够的距离，以免发生触电。3、钳形互感器是高精密的测量互感器，一定要注意轻拿轻放，避免磕碰、摔坏，否则会影响测试精度。钳形表切口面需保持干净、光洁，不要污染其它杂物，以保证钳形表闭合良好。4、测试开始前请输入正确的设置参数，否则可能会造成数据结果偏差或错误。

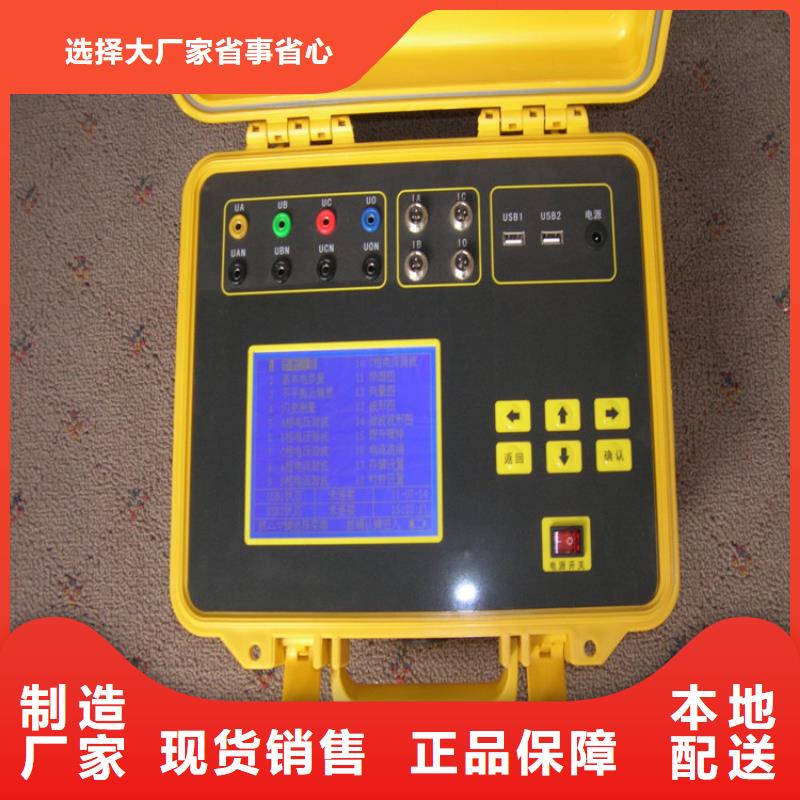

张掖台区识别仪 技术指标1、台区测试部分通讯方式：特种负荷信号传输，距离：≥5km电流测试距离：≥5km识别周期：≤6秒测试成功率：分支识别数量：单主机3路（多主机方式可扩展18路）钳型电流互感器：750A/1500A柔性电流钳50mm卡钳(50A/100A/250A/500A)（选配）2、电参量测量部分电压：±0.2％ 电流：±0.5％功率：±0.5％ 频率：±0.02Hz相位：±0.2°3、电能质量部分电压谐波测量次数：2－51电流谐波测量次数：2－51谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％4、工作环境工作环境温度：-30℃~60℃工作环境湿度：≤95％RH工作电压：AC220V±10％5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。6、重量重量：1Kg7、单机体积体积：25cm×16cm×6cm三、结构外观1、外型尺寸及面板布置?仪器外形正视如图一：图一、仪器正面试图仪器上方是液晶显示器，下方是按键区，顶端为接线部分，包括：电压输入端子UA、UB、UC、UN；钳形电流互感器接口（A相钳、B相钳、C相钳）；保险座。打开支架后右侧下部为其他接口部分，包括：232串行口（用于上传保存的数据至计算机）；充电器接口为预留口（本机不带电池），用于连接充电器；USB接口，通过U盘，可将仪器内存储的数据文件拷贝到电脑。

张掖台区识别仪测量分支和相别正常情况下，用两台设备进行测量，其中一台设置为主机，另一台设置为分机。主机接到台变的低压侧出口位置（可在开关柜合适位置进行接线），仪器的A、B、C、N相的电压测试线分别接到被测台变的低压端所对应的相别，同时将1只或3只柔性钳形电流互感器分别卡在被测线路不同支路的零线上，用来监测各线路零序电流和脉冲电流。分机用电压端子Ua和Un进行接线，应该是Ua接被测户表的火线，Un接被测户表的零线。接好线后，由分机发起测试，按【F1】键进行测试，6秒内会自动结束，并将测试结果显示在分机液晶屏上。3、台变互测功能利用两台以上的仪器进行测试功能，其中每台仪器连接到一台变压器的低压侧端子出现位置（可以从开关柜内合适的位置接线），接好后，将其中一台仪器设置为分机，做为测试的发起方，其它的所有仪器均设置为分机，做为信号的接收方，进行测试源。
