张掖雷电冲击发生器400KV弱阻尼电容分压器高压臂电容器由1节组成，额定参数400kV/600微微法，额定雷电冲击耐受电压为400kV。该分压器配备一只低压臂电容器，分压比分别为2000，分压比精度小于±1％；弱阻尼电容分压器的方波响应特性满足GB311标准要求4、残压分压器(1)300KV残压电阻分压器。高压臂电容器额定参数1.25K。该分压器配备一只低压臂主要技术要求高压臂由一级电阻组成额定参数 300kV/2.5KΩ额定雷电冲击耐受电压为300kV低压臂参数 1000V/1.25Ω 分压器分压比为：2000:1 刻度因数不确定度　Kε≤1％过冲：β≤20％部分响应时间：≤100ns6、10KA分流器冲击电流测量采用罗氏线圈1只，电流测量10KA；满足上述测量的电流的要求，响应时间满足国际规定的要求，配齐测量电缆一根；7、调波软件及其附件针对产生8/20uS标准冲击电流波合理配置波头二套、波尾电阻二套；调波电感一套；调波电阻一套。1、配置调波是本体串联并所需的连接件；2、调波电感、电阻、均采用固定的绕线方便替换，调波器件具有足够发热容量，电动力和良好的绝缘性能，结构紧凑和稳定的性能；

张掖雷电冲击发生器电力电容器的超低频耐压试验方法试验操作方法与上述方法相似，连线方法如图11所示。在确定试验电压和试验时间时，应按照有关规程办。 测量电容器的连线、注意事项1、本仪器所配升压器不得作它用。2、机内带电切勿自行拆机修理，以免发生意外。仪器有故障，应与我公司联系修理。3、关机后应用放电棒对试品进行充分放电再拆线。4、开机前应用放电棒对试品进行充分放电。5、每次启动升压前应用放电棒对试品进行充分放电。 检测设备测试系统技术参数对照表序号 设备名称 主要技术参数与特点 备注1 THDY-300全自动冲击电压检测设备 主要技术参数?雷电冲击电压输出1.2μs（±30％）50μs（±20％） 电压：标称电压20～200kV（±1％）。2.其它技术特点与优势：采用触摸屏＋PLC控制系统，全自动控制试验。?极性自动切换?触摸屏与PLC采用多模式光纤通讯?示波器与电脑采用以太网通讯?设备整体H式结构?设备整体配有刚带接地或电磁铁接地系统 300kV/15kJ冲击电压发生器

<张掖>天正华意电气设备有限公司 张掖300kV雷电冲击电压发生器批发_天正华意电气设备有限公司
张掖300kV雷电冲击电压发生器批发_天正华意电气设备有限公司 <张掖>天正华意电气设备有限公司

张掖雷电冲击发生器测控系统技术协议5.1 ICM控制系统采用ICM型控制系统为冲击电压发生器主体部分提供各种控制，完全满足冲击试验的各种控制功能。ICM控制系统采用进口器件，前置发生器本体、直流充电电源控制。控控制界面5.2ICM控制系统以日本三菱公司的FX2N系列可编程控制器为核心器件，因而控制器的体积非常小巧，自成独立单元。控制器可实现手动控制和自动控制。5.3 控制系统采用液晶触摸屏操作，具备以下控制功能：设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程可自动或手动发出触发可自动或手动响警铃报警具有充电过电流和过电压自动保护可选择试验程序进行程序控制（选项）5.4 控制系统可根据设定的充电电压和充电时间自动进行充电，充电电压和充电时间可在控制器上的液晶屏数字整定。5.5 控制系统采用两芯光纤传输控制命令和反馈设备状态，因而避免了电磁干扰，提高了控制系统和计算机的性。5.6控制系统采用函数控制恒流充电方式，充电电压的稳定度可达到0.5％。5.7 控制系统可选择冲击电压发生器使用电动球隙或脉冲间隙触发。

<张掖>天正华意电气设备有限公司 张掖300kV雷电冲击电压发生器批发_天正华意电气设备有限公司

张掖雷电冲击发生器 冲击电压发生器距离如下表所示：额定电压(kV)主要技术参数5.1额定级电压100kV，充电电流15A5.2输出电压波形5.2.1在不同额定电压下 和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波。5.2电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波，利用系数分别不小于0.85。雷电冲击截波，利用系数分别不小于0.755.3使用持续时间：在2/3额定电压以上每三分钟充放电一次，可连续运行，在2/3额定电压以下，每两分钟充放电一次，可连续运行。六、设备组成七、使用方法：准备工作选择合适容量、电压的电源。按本体三围图合理将设备安装就位。按控制台说明书正确接好每一根线。7.1.4接好设备的接地线，设备的接地线应相互相联，终一点接地且应在本体附近，特别应注意的是接地线应采用铜皮相联。开机前准备工作发生器各部分绝缘和球隙表面的灰尘、污垢、潮气。将手动接地棒放到方便操作。3检查控制测量系统且将控制、测量系统调整预置好(参照“控制台说明书”)。重复查7项。5关闭试区大门及防护门。不充电，将装置先动作一遍，查看动作是否灵活，接触是否良好。调波方法冲击电压发生器雷电冲击波空载(波头电容兼电容分压器约300PF)波形调试或带被试品波形调试。检查冲击发生器充电装置与本体及电容分压器相连部份是否正确连接，各部位是否良好接地。根据波头电容估算波头电阻值和波尾阻值。7.3.1.3将估算合适的波头电阻和波尾电阻接入本体。根据估测冲击电压波幅值，适当选择冲击电压分压器低压臂电容，保证低压臂电压幅值不超过300V。在低压情况下，对本体充电，充电到整定电压与充电电压相等时触发本体对波头电容放电，波头时间偏短增加波头电阻，半峰值时间偏短，增加波尾电阻，反之相反。冲击电压波形调节方法分析由于冲击电压测试设备中冲击电容量一般是固定的，因此调整电压波形只能采用调节电阻的方法。增加电阻阻值，电压波形出现的情况是电压峰值降低，波前时间变小，波尾时间变长减小电阻阻值，电压波形出现的情况是电压峰值增加，波前时间变大，波尾时间变短，反峰幅值变大。一般而言通过变化电阻阻值，影响较大的是电压峰值；波头和波尾时间略有影响，但是这种影响不是根本性的；?充电电压：一般情况下，充电电压不能超过电容器额定电压；

<张掖>天正华意电气设备有限公司 张掖300kV雷电冲击电压发生器批发_天正华意电气设备有限公司 张掖300kV雷电冲击电压发生器批发_天正华意电气设备有限公司 <张掖>天正华意电气设备有限公司

张掖雷电冲击发生器 冲击电压控制设备1.概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。使用条件1.海拔高度不超过1000米2.环境温度：－10℃～40℃3.环境湿度：相对湿度不大于85％4.无导电尘埃和腐蚀性气体5.接地线尽可能的短、粗且回路一点接地2.符合标准GB7449电力变压器和电抗器的雷电冲击和操作冲击的试验导则GB1094.3电力变压器第三部分 绝缘水平和绝缘试验GB/T 311.高压输变电设备的绝缘与配合GB/T 16927.1 高电压试验技术 部分 一般试验要求GB/T 16927.2高电压试验技术 第二部分 测量系统GB/T 16896.1 高电压冲击试验用数字记录仪ZBF 24001 冲击电压试验实施细则GB/T11920电站电气部分集中控制装置通用技术条件GB/T191包装储运图示标志DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统DL/T 848.2高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3高压试验装置通用技术条件 第3部分：无局放试验变压器DL/T 848.5试验装置通用技术条件 第5部分：

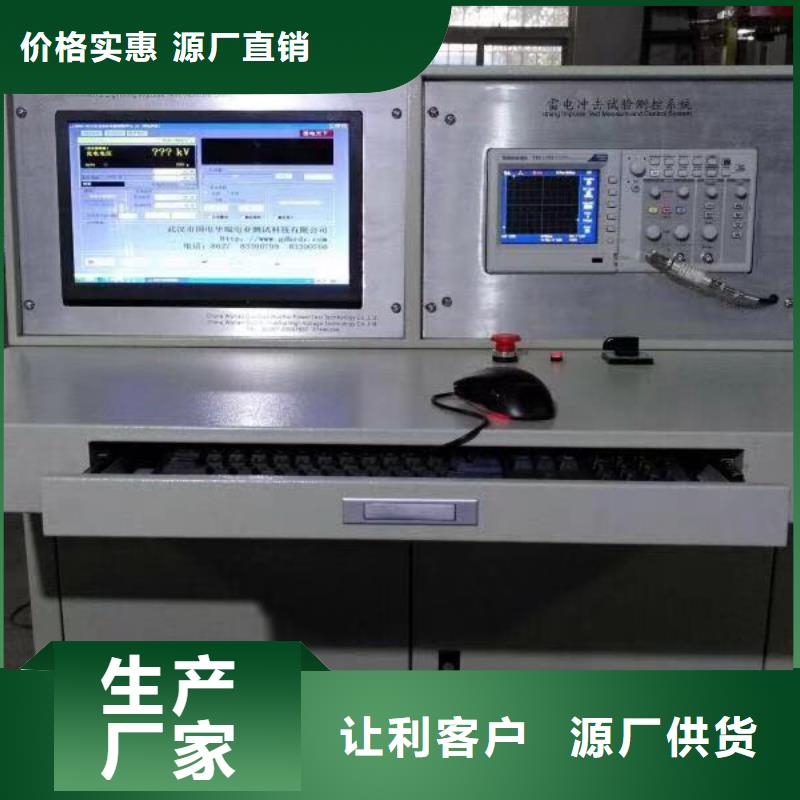

张掖雷电冲击发生器采用直流电阻分压器测量充电电压，充电电压值由控制器的液晶显示屏实时指示，同时也作为自动充电的反馈信号。5.9 ICM控制器可实现手动控制、自动控制及程序控制。主要测控功能:测量显示量：直流充电电压球距距离状态显示量：充电主电源接触器的合切状态接地装置的投切状态发生器充电电压极性状态 控 制：控制功能具有手动、自动和程序控制功能，各层次功能相对独立。采用可控硅调压方式，具有充电电压反馈测量系统。采用函数控制恒流充电方式，充电电压的稳定度可达到0.5％。液晶面板可指示冲击发生器的充电电压及充电过程，精度为1％。可由液晶面板直接输入充电电压和充电时间。具有充电异常保护功能，可自动或手动发出触发设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程可自动或手动响警铃报警保护及联锁：充电过电流保护 充电过电压保护 充电异常保护 试区门开关连锁 接地机构连锁 极性转换连锁 电容击穿保护操作提示：具备各种操作提示画面，当系统出错或操作不当时回弹出相应的提示画面

<张掖>天正华意电气设备有限公司 张掖300kV雷电冲击电压发生器批发_天正华意电气设备有限公司 <张掖>天正华意电气设备有限公司

张掖雷电冲击发生器冲击数字采集测量系统软件有如下功能和特点：?软件根据不同的操作打开不同的窗口，操作简单；?简洁的自动设置示波器的功能，为普通用户提供了方便；?可获取并保存高压冲击试验（以及其他类似试验）中的各种瞬态波形，并可在波形显示窗口中随意压缩、展开、移动波形；?可测量雷电全波、雷电截波、陡波、操作波、变压器类操作波、防雷器件残压波、冲击电流方波、冲击电流指数波以及变压器示伤波形等各种波形中的主要参数，如峰值电压/电流、波头时间、波尾时间、截断时间、上升/下降时间、10％(或90％)脉冲宽度、反峰系数等等，并通过IEC1083-2的考核；?波形成图功能可将当前波形显示窗口内显示的波形制成jpg格式的图形文件；?双时基功能；?极性自动切换功能；?波形的注释功能可在波形的数据和图形中插入用户对该波形的注释。?试验记录功能可在用户保存波形的同时自动生成试验记录。?软件的打印功能可直接将波形窗口中显示的波形直接送至打印机打印。

张掖雷电冲击发生器冲击电流避雷器残压试验装置技术方案青岛天正华意电气设备有限公司雷电冲击测试系统/避雷器残压测试系统本系统满足功能有：满足10kV35kV电压等级开关，变压器，互感器等试品雷电冲击全波耐压试验；雷电全波1.2us/50us ±400kV 截波±300kV 满足10kV35kV电压等级氧体锌避雷器8/20us冲击电流试验试验电流10kA一、遵循标准GB/T 311.1高压输变电设备的绝缘与配合GB/T 16927.1高电压试验技术部分一般试验要求GB/T 16927.2高电压试验技术第二部分测量系统GB/T 16896.1高电压冲击试验用数字记录仪GB/T11032-2010 交流无间隙金属氧化物避雷器二、详细配置及技术参数序号额定参数值1、标称电压：400kV2、额定级电压：100kV3、标称能量：20kJ4、冲击总电容：0.25微法(脉冲电容器2微法/75千伏，共8台).5、总级数：4级6、标准波形参数：(1) 标准雷电冲击电压全波，1.2/50s电压利用系数＞85％（空载400PF时大于90％）；冲击电压波形参数及其偏差均符合有关GB311及GB16927标准的要求。7、输出电压大于10％标称电压8、使用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，每60秒充放电一次可连续运行。

<张掖>天正华意电气设备有限公司 张掖300kV雷电冲击电压发生器批发_天正华意电气设备有限公司

张掖雷电冲击发生器 2.3注意事项2 其他注意事项?接地必须可靠，接地电阻小于0.5欧姆 分压器的黑色鳄鱼夹不能碰到高压线，否则会造成器件损坏。?禁止用铁片卡住门限位，进行试验。?试验中，禁止打开试品门。?更换试品时必须先用接地棒对电容接地。?升压时若电压无法增加，必须停机检查。?实验设备运行时，需要有专人看护。?高电压试验须至少两名操作人员方可进行，禁止单人进行操作实验。?当试品出现燃烧情况，请立即关断负载电源，防止电源长时间短路。?仪器出现故障时必须由专业人员进行检查维修，非青岛天正华意电气工作人员不得擅自打开仪器。3操作说明3.1准备工作3.1.1首先打开配电柜电源开关。然后启动设备后端电源开关，旋开急停按钮。把试品放在试品箱内固定好，上端连接高压端、下端连接低压端。（如果需要测残压：高压端端连接分压器的红色鳄鱼夹，低压端连接黑色鳄鱼夹，尽量贴近接地端）。3.1.2打开示波器，并进行设置。3.2触摸屏软件操作3.2.1系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括二部分，状态信息显示区（1）和控制区（2）3.2.2【状态信息显示区】显示当前系统的状态信息，故障信息，以及各部分的运行状态。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。?接地状态：当开始试验时接地状态为红色，停止试验时为绿色。多次试验时系统完成一次测试后才会进行接地。

<张掖>天正华意电气设备有限公司

张掖雷电冲击发生器 触发球间隙调试在【参数设置】页面中，点击【球隙调试】进入触发球间隙调试，该页面总共包括3部分，触发球状态显示、触发球参数设置和触发球控制设置。5.3.7.触发球状态显示：右图，以动画的方式显示当前触发球检测信号的位置、距离差和控制方式。?图中“上下箭头”为手动控制触发球距离增大、减小。?“31.3mm”显示的是当前参数下触发球的距离。?“0 量值”该值显示的是实际信号检测到的数值，也就是我们所需要调试的值?“小值”“值”按钮是用来将当前量程值写入小位置，和位置。5.3.8.触发球距离设置：右图，将调试结果输入在这里。?触发球小位置：将触发球运行至小距离处，记录当前触发球位置的量值，写入【触发球小距离位置】，或者将触发球运行至小距离处后，点击【写入小位置】按钮，数值自动记录。?触发球位置：将触发球运行至距离处，记录当前触发球位置的量值，写入【触发球距离位置】，或者将触发球运行至距离处后，点击【写入位置】按钮，数值自动记录。保存参数：调试结束后，点击【保存】按钮，保存调试结果。

<张掖>天正华意电气设备有限公司 张掖300kV雷电冲击电压发生器批发_天正华意电气设备有限公司

张掖雷电冲击发生器动作控制能够手动或自动控制放电球距跟踪充电电压，并显示放电球距值；控制本体自动接地；冲击次数预置、极性自动换接等功能；控制并显示截波球距。（2）充电控制充电电压充电速度充电极性直接由界面输入设定；系统自动跟踪设定电压下的球隙跟踪。充电方式采用可控硅调压方式恒流充电。能够自动控制冲击电压发生器的充电过程，可以根据试验要求，调节充电电压和充电时间，并显示充电电压值；可控硅调压方式较之传统的调压器调压方式，具有体积小，响应速度快，控制精度高。充电稳定度0.3％，充电速度可调。采用自控方式充电时能使充电电压按所需的充电曲线上升，自动稳定在预先整定的充电电压值上，从而保证了充电的均匀性、重复性和试验结果的准确性。（3）触发控制采用高性能的点火脉冲放大器，能够产生大于15kV/100nS的脉冲电压，确保冲击设备点火可靠，同步放电稳定。截波延时方式采用LC延时回路，可方便地获得2～6μS的截波触发延时，稳定性好，精度高，截断分散性小于0.1μS，点火脉冲延时可调范围：0～9.9μS。（4）联锁控制整个系统具有完善的警灯、警铃等试验区的报警功能和控制接口；具有自动接地和接地与系统联锁，过流和过压保护功能；紧急停止功能。（5）扩展功能能与其它计算机通过串口进行通讯和数据交换；

张掖300kV雷电冲击电压发生器批发_天正华意电气设备有限公司 <张掖>天正华意电气设备有限公司

张掖雷电冲击发生器 连接方法（1）单独使用I号升压器（试验电压≤30KV）连接方法图3 （连线图）连线说明：用本产品随机配备的一根专用线和接地线按图3的方法连接。电源插座用电源线连至50Hz/220V的交流电上。（2）I号升压器和II号升压器串联使用（试验电压≤80KV）连线方法图4　（连线图）连线说明：用本产品随机配备的两根专用线和接地线按图4的方法连接。电源插座用电源线连至50Hz/220V的交流电上。2、操作程序(1) 开机。(注意:每次开机前都要对试品充分放电，升压过程中需要停机时请先按停机键，再用电源开关)开机前请将升压器上的排气孔旋松，升压过程可能会有少量油溢出，是正常现象。按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设限界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。(2) 设置限定参数 图5（设定界面）在图5所示的设限界面上，可根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护值、试验时间。将光标移到相应的设定，按确定键选择。

<张掖>天正华意电气设备有限公司

张掖雷电冲击发生器 七、3600kV弱阻尼电容分压器弱阻尼电容分压器由二节脉冲电容器串接组成。阻尼电阻采用多段分布式，电容器为无感结构，低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上，底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置，以防止操作冲击试验时的异常闪络放电。高压臂电容器由2节组成，每节额定参数900kV/1600 P额定电压标准雷电波3600kV高压臂标称电容量：800pF部分响应时间Tα≤100nS过冲β≤20％刻度因数不确定度 Kε≤1％弱阻尼电容分压器的方波响应特性满足GB311标准要求分压器配备一只低压臂电容器，分压比为4000:1，分压比精度小于±1％；分压器为可移动式，顶部装有均压装置，高压臂电容器采用无感电容器制作。分压器装有移动橡胶轮，方便分压器整体移动。

<张掖>天正华意电气设备有限公司 张掖300kV雷电冲击电压发生器批发_天正华意电气设备有限公司

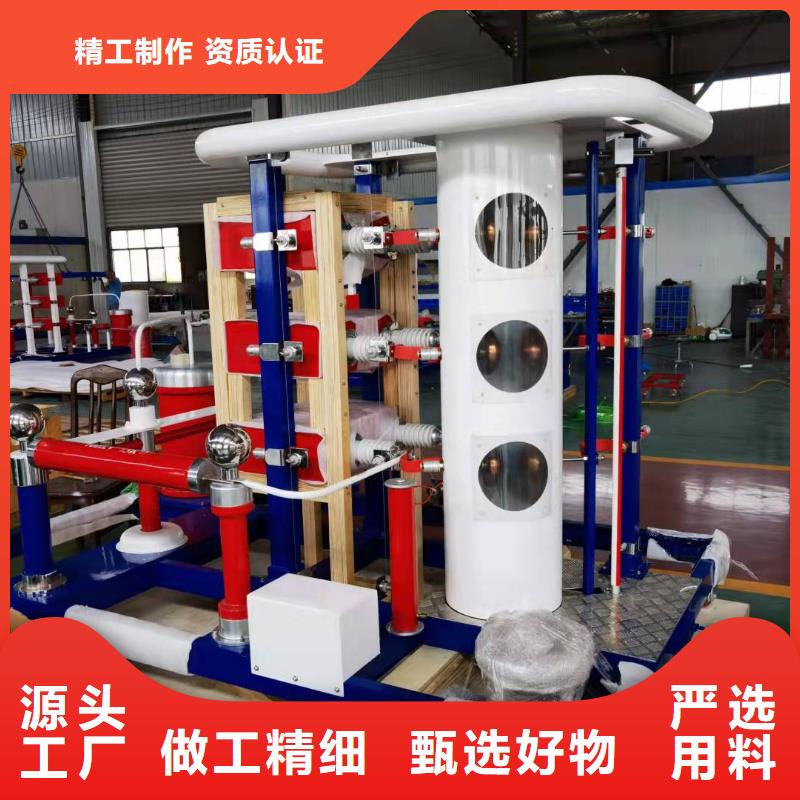

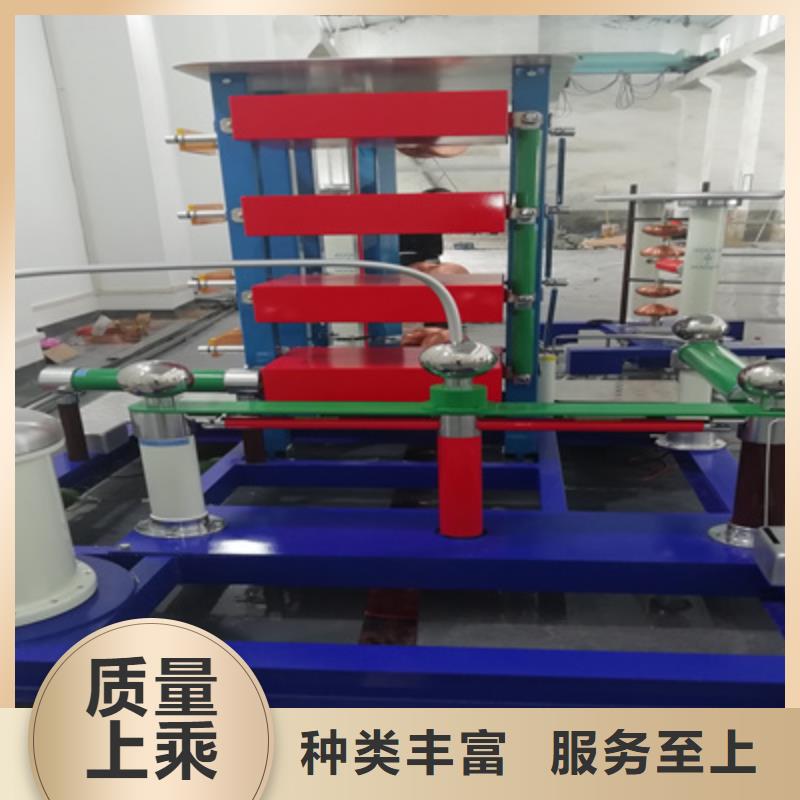

张掖雷电冲击发生器所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围 4.3 主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。 调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 4.5 自动接地系统：电容器的高压端各有一套自动接地装置，当停止充电或按下紧急停止按钮时自动接地系统启动，发生器主电容通过放电电阻自动接地。4.6 采用单边半波整流充电方式，充电电压为100kV。手动、自动控制调压，从零至100KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化充电装置，外形简洁、美观。
