张掖雷电冲击发生器 冲击电压发生器3.原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：图4-1 冲击测试装置框图设备总共分为以下四个部分（单元）：1）冲击电压发生器；2）电源耦合系统；3）触摸屏控制系统；4）计算机测控系统。4.触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮，其功能分别如下：1）【控制电源】：顺时针旋转开关，控制回路接通电源；逆时针旋转，则关断控制电源。2）【紧急停止】：在任何紧急情况下，按下紧急按钮，系统停止切断电源，主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分，图形显示区（1），状态信息显示区（2）和控制区（3）图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作，可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态：显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”，并闪烁，提醒您需要先进行极性切换。?电容器：充电时指针会从左往右移动，说明正在充电，电容器根据充电电压与设置电压以百分比填入，可以直观看到充电情况，并以文字形式显示当前电压。 接地状态：当接地电磁铁打开时，图形化接地打开指示灯由绿色变为红色，表示危险。?触发球：可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置，并伴以数字显示当前球隙距离。【状态信息显示区】显示当前系统的设置参数，故障信息，以及各部分的运行状态启动条件：备妥、急停按钮及试品门以界面指示灯的方式显示，当系统启动的条件未达到时，该部分会显示为红色。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。故障状态：当异常指示灯闪烁时说明有故障发生。设置参数显示：当前电压与充电次数前面的数字为当前的实际测试数据，斜杠后面为设置参数；充电时间前面的数字为当前的充电时间，斜杠后面为设置的充电间隔时间；?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。右侧一行显示PLC运行状态，有故障时，显示故障信息。

张掖雷电冲击发生器 大型高压发电机的超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。1、在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。2、连线方法：试验时应分相进行，被试相加压，非被试相短接接地。如图10所示3、按照有关规程的要求，试验电压峰值可按如下公式确定：Ｕmax＝√2βＫUo其中Ｕmax ：为0.1Hz试验电压的峰值（kV）β：0.1Hz与50Hz电压的等效系数，按我国规程的要求取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：发电机定子绕组额定电压（kV）例如：额定电压为13.8 kV的发电机，超低频的试验电压峰值计算方法为： Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、试验时间按有关规程进行5、在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况，应尽可能监视绝缘的表面状态，特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。

<张掖>天正华意电气设备有限公司 雷电冲击电压发生器型号全

张掖雷电冲击发生器200KV弱阻尼电容分压器高压臂电容器由1节组成，额定参数200kV/600微微法，额定雷电冲击耐受电压为400kV。该分压器配备一只低压臂电容器，分压比分别为1500，分压比精度小于±1％；弱阻尼电容分压器的方波响应特性满足GB311标准要求六、THCJ-200冲击电压发生器控制及计算机波形分析系统1．概述3．控制系统的主要功能：手动控制及自算机控制。手动充电方式：手动调节电 ?同步球隙整定的充电电压，手动调整球隙距离，并显示实际的距离值。球隙限位开关动作时。?充电速度选择，用户可根据试验需要，分2档选择充电速度。?标准化的波形编辑系统，对波形的测量可以通过鼠标拖拉完成，也可方便地缩放波形；?过压、过流保护，自动接地；?自动点火： 手动控制?紧急分闸，不同于手动分闸，紧急分闸直接通过按钮切断主回路电源，用于异常状况，如控制室停电等。?4．系统结构系统结构示意图如图2：图2中绿线所包围的部分为测控一体化系统。下位机直接与冲击电压发生器本体、电源及截波装置相连，所有底层操作如继电器开合由下位机控制，上位机通过光纤与下位机相连，通过向下位机发送指令来驱动本体、电源及截波装置，下位机不断地采集数据，获取当前状态，同时不间断地向上位机发送采集的数据，分压器电压电流信号通过采集模块连接到上位机。

<张掖>天正华意电气设备有限公司 雷电冲击电压发生器型号全
<张掖>天正华意电气设备有限公司 <张掖>天正华意电气设备有限公司

张掖雷电冲击发生器电力电容器的超低频耐压试验方法试验操作方法与上述方法相似，连线方法如图11所示。在确定试验电压和试验时间时，应按照有关规程办。 测量电容器的连线、注意事项1、本仪器所配升压器不得作它用。2、机内带电切勿自行拆机修理，以免发生意外。仪器有故障，应与我公司联系修理。3、关机后应用放电棒对试品进行充分放电再拆线。4、开机前应用放电棒对试品进行充分放电。5、每次启动升压前应用放电棒对试品进行充分放电。 检测设备测试系统技术参数对照表序号 设备名称 主要技术参数与特点 备注1 THDY-300全自动冲击电压检测设备 主要技术参数?雷电冲击电压输出1.2μs（±30％）50μs（±20％） 电压：标称电压20～200kV（±1％）。2.其它技术特点与优势：采用触摸屏＋PLC控制系统，全自动控制试验。?极性自动切换?触摸屏与PLC采用多模式光纤通讯?示波器与电脑采用以太网通讯?设备整体H式结构?设备整体配有刚带接地或电磁铁接地系统 300kV/15kJ冲击电压发生器

张掖雷电冲击发生器 2.3注意事项2 其他注意事项?接地必须可靠，接地电阻小于0.5欧姆 分压器的黑色鳄鱼夹不能碰到高压线，否则会造成器件损坏。?禁止用铁片卡住门限位，进行试验。?试验中，禁止打开试品门。?更换试品时必须先用接地棒对电容接地。?升压时若电压无法增加，必须停机检查。?实验设备运行时，需要有专人看护。?高电压试验须至少两名操作人员方可进行，禁止单人进行操作实验。?当试品出现燃烧情况，请立即关断负载电源，防止电源长时间短路。?仪器出现故障时必须由专业人员进行检查维修，非青岛天正华意电气工作人员不得擅自打开仪器。3操作说明3.1准备工作3.1.1首先打开配电柜电源开关。然后启动设备后端电源开关，旋开急停按钮。把试品放在试品箱内固定好，上端连接高压端、下端连接低压端。（如果需要测残压：高压端端连接分压器的红色鳄鱼夹，低压端连接黑色鳄鱼夹，尽量贴近接地端）。3.1.2打开示波器，并进行设置。3.2触摸屏软件操作3.2.1系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括二部分，状态信息显示区（1）和控制区（2）3.2.2【状态信息显示区】显示当前系统的状态信息，故障信息，以及各部分的运行状态。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。?接地状态：当开始试验时接地状态为红色，停止试验时为绿色。多次试验时系统完成一次测试后才会进行接地。

<张掖>天正华意电气设备有限公司
雷电冲击电压发生器型号全

张掖雷电冲击发生器冲击测量分析系统雷电冲击测量分析软件适用于对冲击电压试验和冲击电流试验的雷击波、操作波、方波等波形的波形时间、能量峰值等测量和分析。雷电 冲击测量分析软件为冲击波形的测量提供了一个操作快捷，功能强大，科学严谨的数据分析环境。雷电冲击测量分析软件主要具有以下三大块的功能：在线测量：与示波器相连接，分析冲击电压设备输出到示波器的波形，并将分析结果和波形显示在PC界面，同时分析数据和图片可以保存在您的PC机上。生成试验报告并打印；辅助功能：包括参数和注册信息的备份，示波器的读写操作，数据文件的保存等。1.冲击测量分析软件操作方法1.1.打开计算机程序，如下图所示，进入测量界面（如图4-1），图4-1 测量分析主界面在主页面上包括4个部分，下拉菜单，操作快捷工具按钮，波形显示和信息状态，下面分别进行介绍1.1.1.下拉菜单包括“参数设置”，“示波器”，“工具”和“退出”按钮?参数设置：包括3个子菜单，用来设置系统参数，和实验相关参数，使系统按照设定运行。?示波器：有“快速设置示波器”、“完全设置示波器”和“读示波器”。主要用来对示波器的手动操作。?工具菜单（右图）：主要是一些附加的处理波形和处理数据的功能，包括“数据库处理”，保存波形，读取示波器地址，读入其他格式的数据文件，保存数据到Excel。?退出系统：点击后系统退出。?右键菜单：在波形区域点击鼠标右键，弹出右键菜单，主要可以对波形进行快速处理。1.1.2.工具栏：快速操作对波形的处理，及开始测试的控制（下图）。1.1.3.波形显示：占据整个屏幕90％以上的区域。可以显示波形参数，可以进行类似于示波器的测量分析操作。1.1.4.状态栏：显示系统运行的状态，以及保存数据的路径。1.2.参数设置： 1.2.1.试验参数：快捷键F1，设置与试验相关的参数，图4-2所示，包括“基本信息”吗、和“试验参数设置”两部分。

<张掖>天正华意电气设备有限公司

张掖雷电冲击发生器 故障信息：1. 当前充电电压大于设定电压的10％：1.1检查直流分压器的高压端与低压端的连接是否可靠连接；1.2检查直流分压器的BNC插头是否可靠连接，重新插拔一次；2. 急停按下，请旋开按钮：2.1该信息表示急停按钮按下，设备处于待机状态，若要重新启动设备，请先旋开急停按钮；3. 实验过程中，接地闭合：3.1检查接地打开到位的传感器在接地打开的时候是否能够可靠地检测到信号。若接地打开到位时，传感器没有亮或者介于亮和不亮之间，请调整该传感器与铁块之间的距离，使之可靠感应到信号；4. 合闸命令发出3s后，接地没有打开到位：4.1 检查对应的接地电磁铁有没有打开这个动作，若没有，则检查控制信号有没有输出；若有，则按照第3条方法检查。5. 门联锁接地棒未到位：5.1 检查门是否关好，接地棒是否放置在指定的位置。5.2 检查行程开关的信号是否有效，按下开关，人机界面上对应的指示灯会亮。6. 原边过流：6.1 检查过流继电器与电流互感器的整定值是否正确（不同的设备对应的值不一样，请在专业人员指示下进行检查）6.2 按下“故障复位”按钮，恢复初始状态。7. 原边过压：7.1 检查过压继电器与电压互感器的整定值是否正确（不同的设备对应的值不一样，请在专业人员指示下进行检查）7.2 按下“故障复位”按钮，恢复初始状态。8． 若以上处理方案没有解决问题，请联系相关客服。

雷电冲击电压发生器型号全 <张掖>天正华意电气设备有限公司

张掖雷电冲击发生器 冲击电压发生器距离如下表所示：额定电压(kV)主要技术参数5.1额定级电压100kV，充电电流15A5.2输出电压波形5.2.1在不同额定电压下 和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波。5.2电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波，利用系数分别不小于0.85。雷电冲击截波，利用系数分别不小于0.755.3使用持续时间：在2/3额定电压以上每三分钟充放电一次，可连续运行，在2/3额定电压以下，每两分钟充放电一次，可连续运行。六、设备组成七、使用方法：准备工作选择合适容量、电压的电源。按本体三围图合理将设备安装就位。按控制台说明书正确接好每一根线。7.1.4接好设备的接地线，设备的接地线应相互相联，终一点接地且应在本体附近，特别应注意的是接地线应采用铜皮相联。开机前准备工作发生器各部分绝缘和球隙表面的灰尘、污垢、潮气。将手动接地棒放到方便操作。3检查控制测量系统且将控制、测量系统调整预置好(参照“控制台说明书”)。重复查7项。5关闭试区大门及防护门。不充电，将装置先动作一遍，查看动作是否灵活，接触是否良好。调波方法冲击电压发生器雷电冲击波空载(波头电容兼电容分压器约300PF)波形调试或带被试品波形调试。检查冲击发生器充电装置与本体及电容分压器相连部份是否正确连接，各部位是否良好接地。根据波头电容估算波头电阻值和波尾阻值。7.3.1.3将估算合适的波头电阻和波尾电阻接入本体。根据估测冲击电压波幅值，适当选择冲击电压分压器低压臂电容，保证低压臂电压幅值不超过300V。在低压情况下，对本体充电，充电到整定电压与充电电压相等时触发本体对波头电容放电，波头时间偏短增加波头电阻，半峰值时间偏短，增加波尾电阻，反之相反。冲击电压波形调节方法分析由于冲击电压测试设备中冲击电容量一般是固定的，因此调整电压波形只能采用调节电阻的方法。增加电阻阻值，电压波形出现的情况是电压峰值降低，波前时间变小，波尾时间变长减小电阻阻值，电压波形出现的情况是电压峰值增加，波前时间变大，波尾时间变短，反峰幅值变大。一般而言通过变化电阻阻值，影响较大的是电压峰值；波头和波尾时间略有影响，但是这种影响不是根本性的；?充电电压：一般情况下，充电电压不能超过电容器额定电压；

张掖雷电冲击发生器冲击发生器本体尺寸：高1826.5＊宽1680＊长2860(单位：mm)4.8 300KV弱阻尼电容分压器弱阻尼电容分压器由四节脉冲电容器串接组成。阻尼电阻采用多段分布式，电容器为无感结构，低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上，底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置，以防止操作冲击试验时的异常闪络放电。高压臂电容器由一节组成，每节额定参数400kV/400 Pf额定电压标准雷电波00kV高压臂标称电容量： 400pF部分响应时间　Tα≤100nS过冲β≤20％刻度因数不确定度 Kε≤1％弱阻尼电容分压器的方波响应特性满足GB311标准要求分压器配备一只低压臂电容器，分压比为、1000:1，分压比精度小于±1％；分压器为可移动式，顶部装有均压装置，高压臂电容器采用无感电容器制作。分压器装有移动橡胶轮，方便分压器整体移动。

<张掖>天正华意电气设备有限公司
雷电冲击电压发生器型号全 <张掖>天正华意电气设备有限公司

张掖雷电冲击发生器采用直流电阻分压器测量充电电压，充电电压值由控制器的液晶显示屏实时指示，同时也作为自动充电的反馈信号。5.9 ICM控制器可实现手动控制、自动控制及程序控制。主要测控功能:测量显示量：直流充电电压球距距离状态显示量：充电主电源接触器的合切状态接地装置的投切状态发生器充电电压极性状态 控 制：控制功能具有手动、自动和程序控制功能，各层次功能相对独立。采用可控硅调压方式，具有充电电压反馈测量系统。采用函数控制恒流充电方式，充电电压的稳定度可达到0.5％。液晶面板可指示冲击发生器的充电电压及充电过程，精度为1％。可由液晶面板直接输入充电电压和充电时间。具有充电异常保护功能，可自动或手动发出触发设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程可自动或手动响警铃报警保护及联锁：充电过电流保护 充电过电压保护 充电异常保护 试区门开关连锁 接地机构连锁 极性转换连锁 电容击穿保护操作提示：具备各种操作提示画面，当系统出错或操作不当时回弹出相应的提示画面

<张掖>天正华意电气设备有限公司

张掖雷电冲击发生器 冲击电压发生器3.原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：图4-1 冲击测试装置框图设备总共分为以下四个部分（单元）：1）冲击电压发生器；2）电源耦合系统；3）触摸屏控制系统；4）计算机测控系统。4.触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮，其功能分别如下：1）【控制电源】：顺时针旋转开关，控制回路接通电源；逆时针旋转，则关断控制电源。2）【紧急停止】：在任何紧急情况下，按下紧急按钮，系统停止切断电源，主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分，图形显示区（1），状态信息显示区（2）和控制区（3）图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作，可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态：显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”，并闪烁，提醒您需要先进行极性切换。?电容器：充电时指针会从左往右移动，说明正在充电，电容器根据充电电压与设置电压以百分比填入，可以直观看到充电情况，并以文字形式显示当前电压。 接地状态：当接地电磁铁打开时，图形化接地打开指示灯由绿色变为红色，表示危险。?触发球：可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置，并伴以数字显示当前球隙距离。【状态信息显示区】显示当前系统的设置参数，故障信息，以及各部分的运行状态启动条件：备妥、急停按钮及试品门以界面指示灯的方式显示，当系统启动的条件未达到时，该部分会显示为红色。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。故障状态：当异常指示灯闪烁时说明有故障发生。设置参数显示：当前电压与充电次数前面的数字为当前的实际测试数据，斜杠后面为设置参数；充电时间前面的数字为当前的充电时间，斜杠后面为设置的充电间隔时间；?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。右侧一行显示PLC运行状态，有故障时，显示故障信息。

雷电冲击电压发生器型号全

张掖雷电冲击发生器冲击发生器本体尺寸：高1826.5＊宽1680＊长2860(单位：mm)4.8 300KV弱阻尼电容分压器弱阻尼电容分压器由四节脉冲电容器串接组成。阻尼电阻采用多段分布式，电容器为无感结构，低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上，底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置，以防止操作冲击试验时的异常闪络放电。高压臂电容器由一节组成，每节额定参数400kV/400 Pf额定电压标准雷电波00kV高压臂标称电容量： 400pF部分响应时间　Tα≤100nS过冲β≤20％刻度因数不确定度 Kε≤1％弱阻尼电容分压器的方波响应特性满足GB311标准要求分压器配备一只低压臂电容器，分压比为、1000:1，分压比精度小于±1％；分压器为可移动式，顶部装有均压装置，高压臂电容器采用无感电容器制作。分压器装有移动橡胶轮，方便分压器整体移动。

<张掖>天正华意电气设备有限公司 雷电冲击电压发生器型号全

张掖雷电冲击发生器注意事项8.1主回路电源应满足容量8.2所有接地为实际上的一点接地8.3所有调波电阻严禁摔、跌、踩8.4绝缘筒支柱严禁碰撞、划伤、电容器严禁受重物撞击8.5变压器、电容器缺油时严禁使用8.6整体设备严禁在空气温度低于-25℃时使用或贮存8.7铜球表面均无划伤或受碰撞痕迹8.8设备严禁倾斜使用8.9全套设备严禁覆冰、水、雪、雾，室内使用设备严禁室外贮存使用8.10试验结束后，设备控制台钥匙应拨出由专人保管，且该设备由专人操作.8.11在使用本套装置前，必须认真阅读此说明书，尤其是第五、七项中所规定的必须严格遵守。九、日常维护9.1本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。9.2对长期不用的设备应定期检查所有紧固件，绝缘件及放电间隙的防尘、防潮、防锈的三防工作。9.3控制、测量设备的面板应妥善保护且做好防碰及防尘工作。9.4设备发生故障时，用户无法修理时，应及时通知供应商派人修理。十、成套设备的主要部件10.1控制台 1套（多种供选择）10.2 充电装置 1套10.3冲击电压发生器本体 1套（多种供选择）10.4弱阻尼电容分压器 1套10.5冲击电压测量仪1套（多种供选择）十一、随机文件及附件11.1冲击电压发生器说明书1份11.2冲击电压发生器本体、充电装配图 1份11.3弱阻尼电容分压器装配图 1份11.4冲击控制台（箱）电路原理图 1份11.5冲击控制台（箱）说明书1份11.6成套装置出厂试验报告1份11.7产品合格证 1份11.8手动接地棒1根

<张掖>天正华意电气设备有限公司

张掖雷电冲击发生器检测设备测试系统技术方案3.1、使用条件海拔高度： ≤1000m环境温度： -15℃～＋50℃相对湿度： ≤85％（20℃）使用环境： 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力： 8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波波形畸变率＜5％地震烈度：地震基本烈度值为6度。3.2、依据标准GB/T 16927.1-1997《高电压试验技术 部分 一般试验要求》GB/T 16927.2-1997《高电压试验技术 第二部分 测量系统》YD／T 5098-2001《通信局（站）雷电过电压保护工程设计规范》GB/T 17626.5-1999 《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》GB311.1-1997高压输变电设备的绝缘配合GB1094.3 电力变压器第三部分 绝缘水平和绝缘试验GB/T16896.1-1997高电压冲击试验用数字记录仪ZB F24 001-90冲击电压测量实施细则GB191 包装运标志GB4208 外壳防护等级GB813-89 冲击试验用示波器及峰值表DL/T 848.5-2004 高压试验装置通用技术条件 第5部分 冲击电压发生器DL/T846.1-2003 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统JB/T563-1993 耦合电容器及电容分压器订货技术条件JB/T8169-1999 耦合电容器及电容分压器所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。3.3、方案编制说明本套设备主要是为满足10KV以下的变压器 互感器 开关柜 套管等等电气设备的雷电全波和截波波形试验。 设备全套基本配置有充电装置、冲击电压发生器本体、冲击弱阻尼电容分压器、截波装置等控制、测量装置。

<张掖>天正华意电气设备有限公司 雷电冲击电压发生器型号全
雷电冲击电压发生器型号全 <张掖>天正华意电气设备有限公司

张掖雷电冲击发生器电力电容器的超低频耐压试验方法试验操作方法与上述方法相似，连线方法如图11所示。在确定试验电压和试验时间时，应按照有关规程办。 测量电容器的连线、注意事项1、本仪器所配升压器不得作它用。2、机内带电切勿自行拆机修理，以免发生意外。仪器有故障，应与我公司联系修理。3、关机后应用放电棒对试品进行充分放电再拆线。4、开机前应用放电棒对试品进行充分放电。5、每次启动升压前应用放电棒对试品进行充分放电。 检测设备测试系统技术参数对照表序号 设备名称 主要技术参数与特点 备注1 THDY-300全自动冲击电压检测设备 主要技术参数?雷电冲击电压输出1.2μs（±30％）50μs（±20％） 电压：标称电压20～200kV（±1％）。2.其它技术特点与优势：采用触摸屏＋PLC控制系统，全自动控制试验。?极性自动切换?触摸屏与PLC采用多模式光纤通讯?示波器与电脑采用以太网通讯?设备整体H式结构?设备整体配有刚带接地或电磁铁接地系统 300kV/15kJ冲击电压发生器

<张掖>天正华意电气设备有限公司

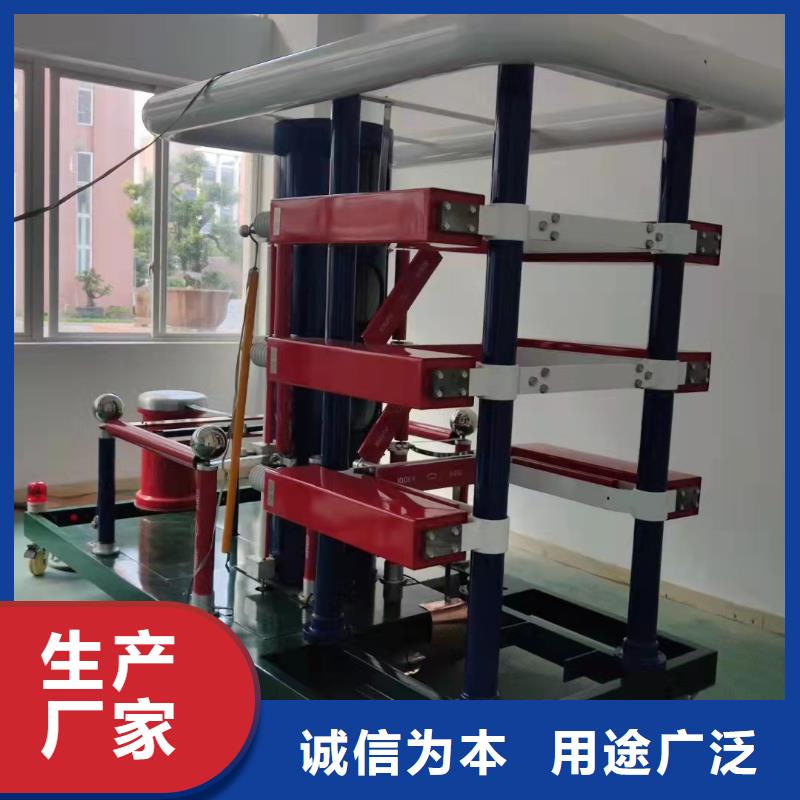

张掖雷电冲击发生器 概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。二、产品型号编制说明原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：冲击大电压测试装置框图设备总共分为以下四个部分：1）高压直流充电单元；2）冲击设备本体：电容器/电阻和电感3）放电装置和测试箱；4）手动控制系统或计算机测控系统CJDY系列冲击电压发生器主回路电路结构图如下：三、产品图片类似结构照片四、使用条件4.1安装、使用处海拔高度不超过1000米4.2周围空气温度：-20℃～＋40℃，空气相对湿度不大于85％(20℃) 4.3无导电尘埃存在4.4无火灾及爆炸危险品4.5不含有腐蚀金属和绝缘的气体和蒸汽4.6无剧烈振动、碰撞和强烈颠簸4.7地平水平面不超过3度，移动式装置地面不平度1mm/2 mm4.8电源电压的波形为正弦波，波形畸变率小于3％，频率50Hz，电源侧应不遭受来自外部的过电压。4.9设有一可靠接地点，接地电网应有良好的冲击特性，稳态下接地电阻不应大于0.5且接地点应在本体附件。4.10产生雷电冲击电压波时，发生器高压端对周围接地物体的小。

<张掖>天正华意电气设备有限公司

张掖雷电冲击发生器控制系统技术参数 充电电压整定范围 15～150.0kV 充电电压15～150.0kV充电电压调节精度 1 ％充电电压不稳定度 ＜ 1 ％充电时间设定范围 30～900 S充电时间调节精度1 S报警延时2 S冲击试验次数设定范围 0～99 次冲击试验次数调节精度 1次输入电源电压 220 VAC±10％输出交流电压 0～220 VAC(连续)输出交流电流 0～30 A双屏蔽测量电缆九、技术培训及技术资料1．安排2～3人进行操作和设备维护培训2．设备操作说明书，平面布置图，电气控制图，电器原理图，控制系统编程方法，维修保养手册，装箱单、产品质量保，产品、合格证明，外购件的合格证等有关资料。十、验收培训与售后服务1、验收供方应派代表与需方共同在现场对设备进行开箱验收；验收项目和标准参照相关条款，如果需方和供方对验收结果存在分歧，应本着友好协商的原则解决。2、培训供方提供一次的免费现场试验及培训。3、售后服务该套设备在出厂时，由供需双方在供方单位完成出厂验收试验，经验收合格后，才允许发货。供方负责对该试验装置免费全保修一年(从验收合格之日算起)，并进行终身维修服务。保修期内负责免费检查、更换损坏的零部件，保修期外维修服务只收取维修成本费用。在接到需方需要售后服务的电话或传真后，供方应实行快速技术响应服务；如果必须到现场才能解决的问题，供方应保证在24小时内抵达。特殊情况下供方无偿提供自用设备为用户服务。根据需方需要，将长期免费提供版本的测量分析软件；终身技术支持。

张掖雷电冲击发生器 自动生成测试图形5.10.1峰值测量: 双通道冲击峰值电压或电流测量模块，2％测量准确度。5.10.2波形测量: 泰克数字示波器及专用衰减器采样率:2GS/s带宽:100M垂直分辨率:9bit 2通道记录长度:10k点5.10.3波形处理:计算机处理系统台湾品牌计算机:作为测试数据管理系统软件: ICM-3000冲击数字采集测量软件5.10.4屏蔽操作台体及隔离滤波电源5.10.5 ICM冲击数字采集测量系统冲击数字采集测量系统由各种前置高压侧的冲击分压/分流器（或罗克夫斯基线圈）、测量传输电缆、后台低压侧二次衰减器（或匹配器）、示波器或高速采集卡、计算机、采集测量控制软件组成；在高压冲击试验中所产生的各种波形，该系统可自动完成采集、传输、测量、计算、处理、记录、保存、打印等功能，能满足各种不同的高压冲击试验中对波形数据的采集及测量的需求，系统、高速、、可靠，完全符合和满足IEC1083-2、GB/T16896.1标准；其中ICM-3000A冲击数字采集测量软件是一套高性能的测量控制软件。该软件与Tektronix公司数字示波器配套使用，它能够通过GPIB接口、RS232串口、USB口、以太网接口方便灵活地远程控制示波器，完成高压冲击试验的采集测量，能在Windows2000/ WindowsXP/Vista操作系统下稳定地运行，其操作简单直观。
